主頁 > 產品中心 > 微型電機 > 無刷空心杯電機 > Φ22mm無刷空心杯電機(MC2250)
概述

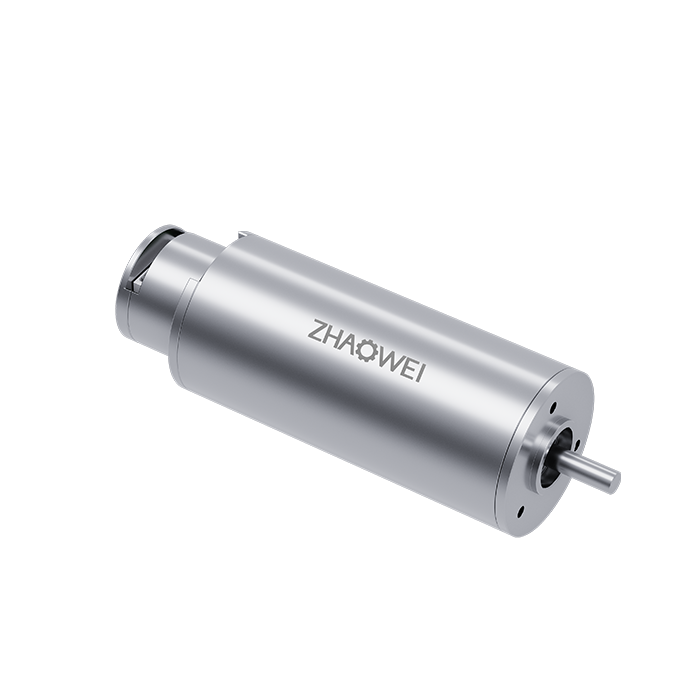

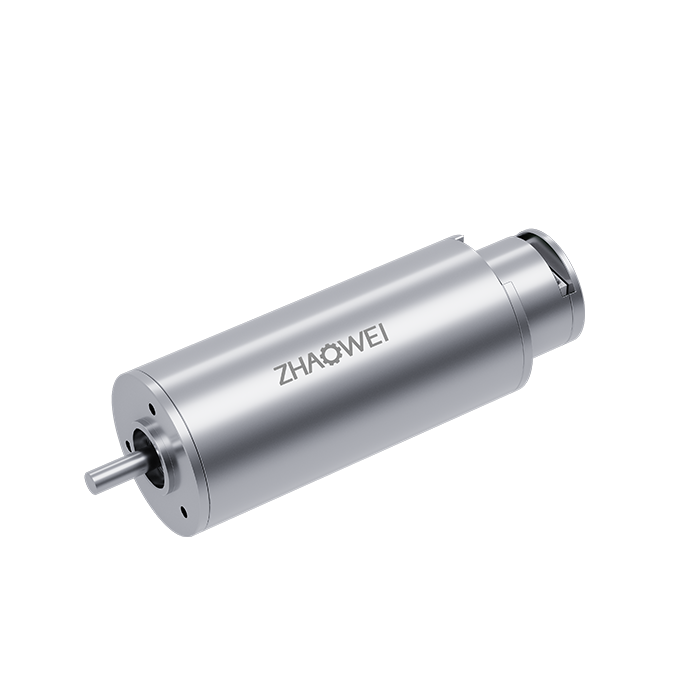

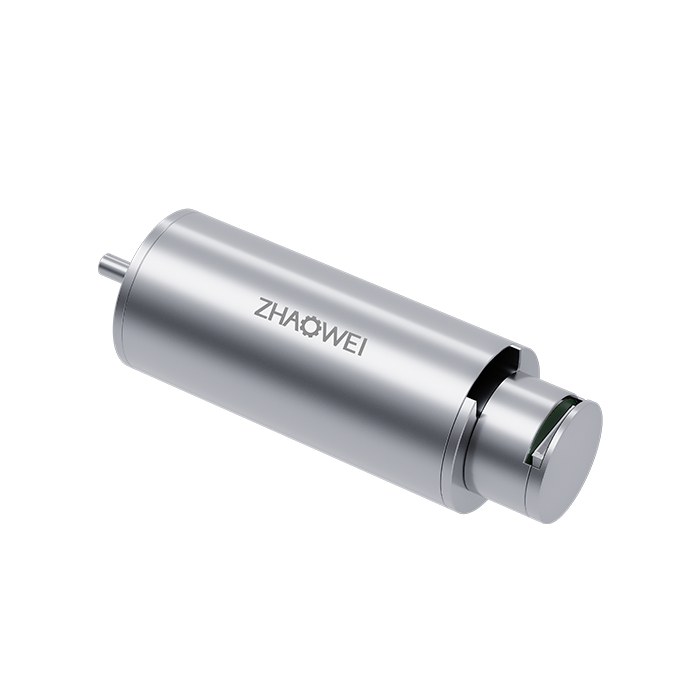

Φ22mm無刷空心杯電機(MC2250)

產品型號:MC2250

直徑:22

長度:50

額定電壓(V):24

額定轉速:15600

堵轉轉矩(mNm):627

堵轉電流(A) :47

轉矩常數(mNm/A):13.7

速度常數(rpm/V) :699

輸出軸直徑:3

電機參數

電機數據(額定值)
額定電壓(V) 24 28
空載轉速 16700 14500
空載電流(A) 0.38 0.25
額定轉速 (rpm) 15600 11000
額定轉矩(mNm) 41 80
額定電流(A) 3.7 4
堵轉轉矩(mNm) 627 456
堵轉電流(A) 47 25.4
最大效率(%) 85.9 80.1
電機常數(額定值)
相間電阻(Ω) 0.52 0.9
相間電感(mH) 0.05 0.085
轉矩常數(mNm/A) 13.7 18.1
速度常數(rpm/V) 699 526
轉速/轉矩斜度( rpm/mNm) 26.6 32
機械時間常數(ms) 1.3 1.49
轉子慣量(gcm2) 4.66 5.43
熱參數
機殼-環境熱阻(K/W) 11.6 11.6
繞組-機殼熱阻(K/W) 0.75 0.75
繞組熱時間常數(s) 4.72 4.72
電機熱時間常數(s) 940 940
環境溫度(℃) ?? -20…+100 ?? -20…+100
最高繞組溫度(℃) 125 125
機械參數(滾珠軸承)
最大允許轉速 25 000
最大軸向間隙 < 3 N? 0
?12 N > 3 N??0.1(max)
徑向間隙 ?preloaded
最大軸向動態載荷(N) 3.2
最大允許安靜態裝力(N) 29
最大徑向載荷,距離法蘭處2mm處(N) 15
端子型號
CJT A1257HRE-5P? UL1571 AWG26
CJT C6201HFB-2*2P UL1571 AWG22
CJT C6201HFB-2X5P UL10064 AWG30
*注:以上具體參數可根據客戶要求定制。

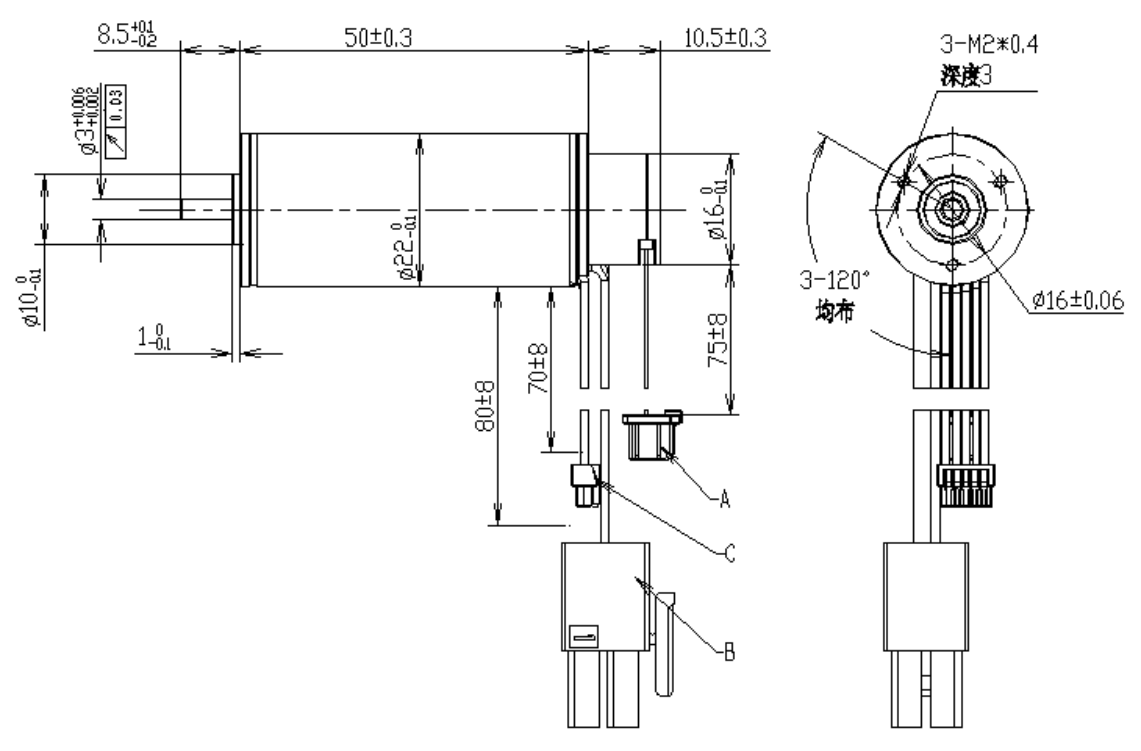

設計圖紙

熱門產品查看更多

資料下載

Φ22mm無刷空心杯電機(MC2250)規格書
